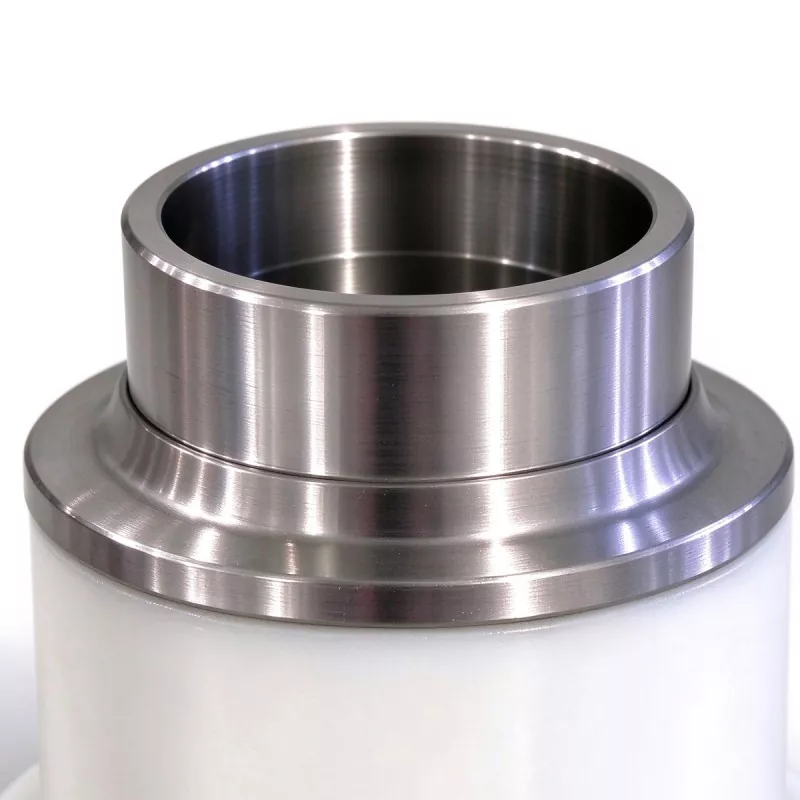

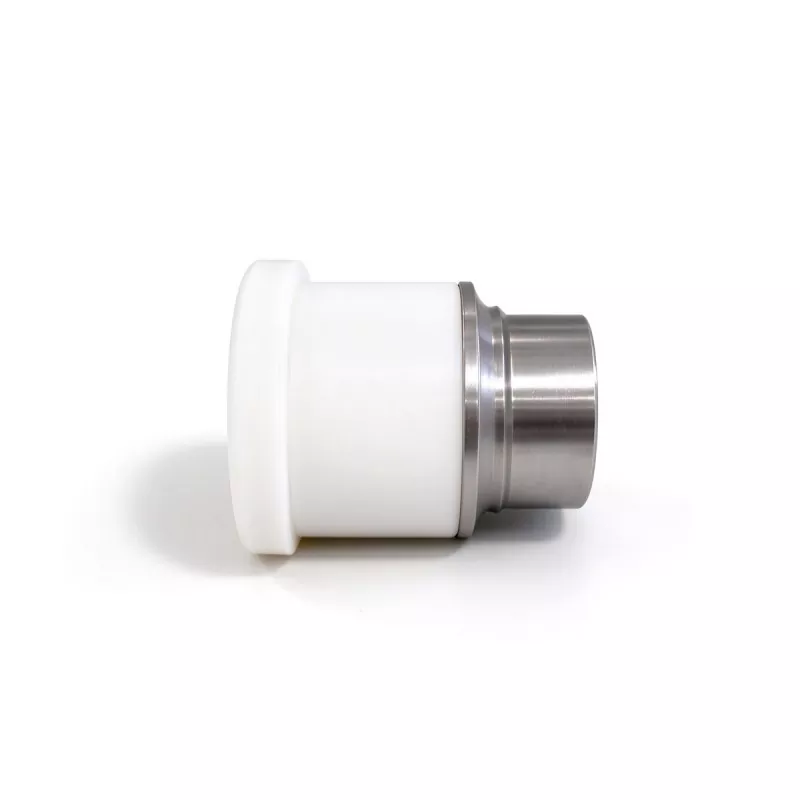

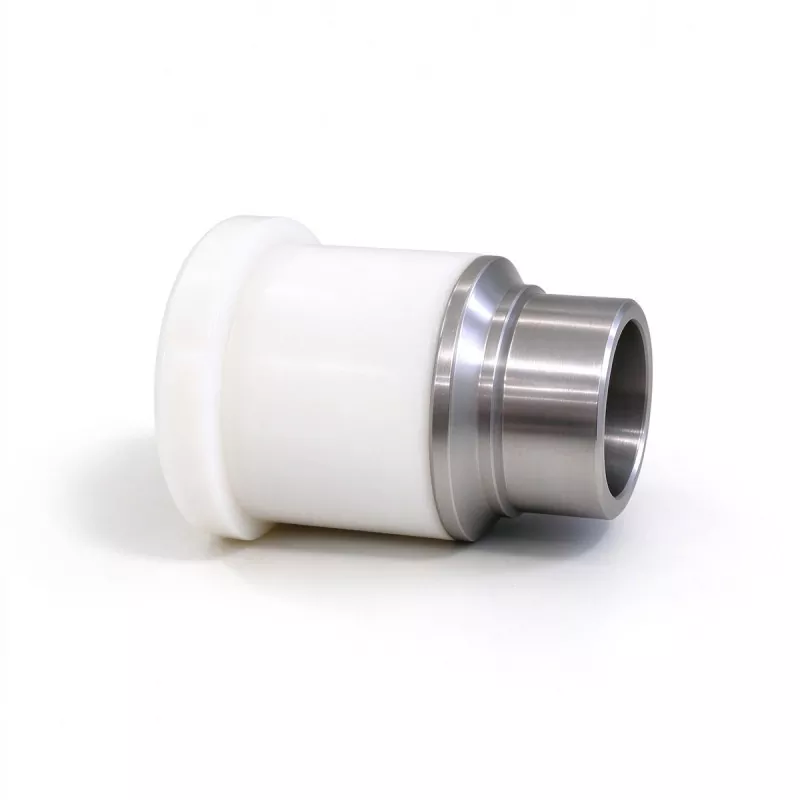

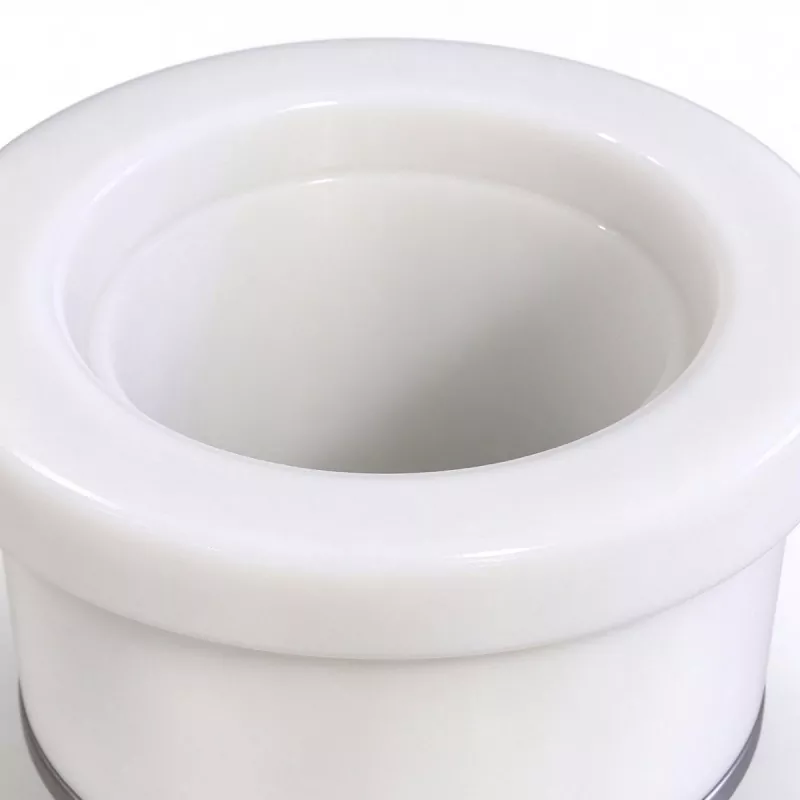

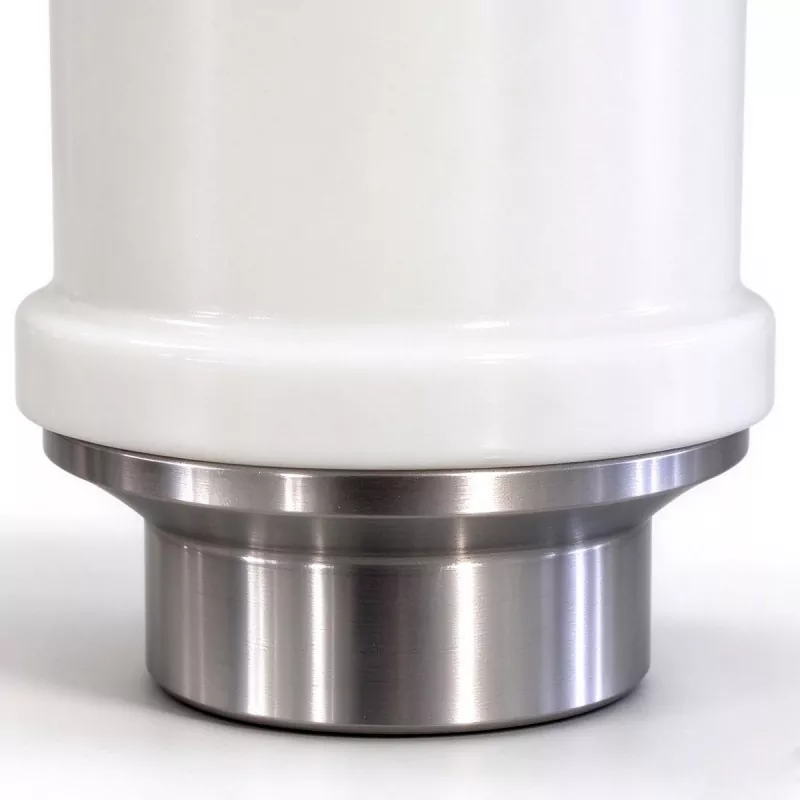

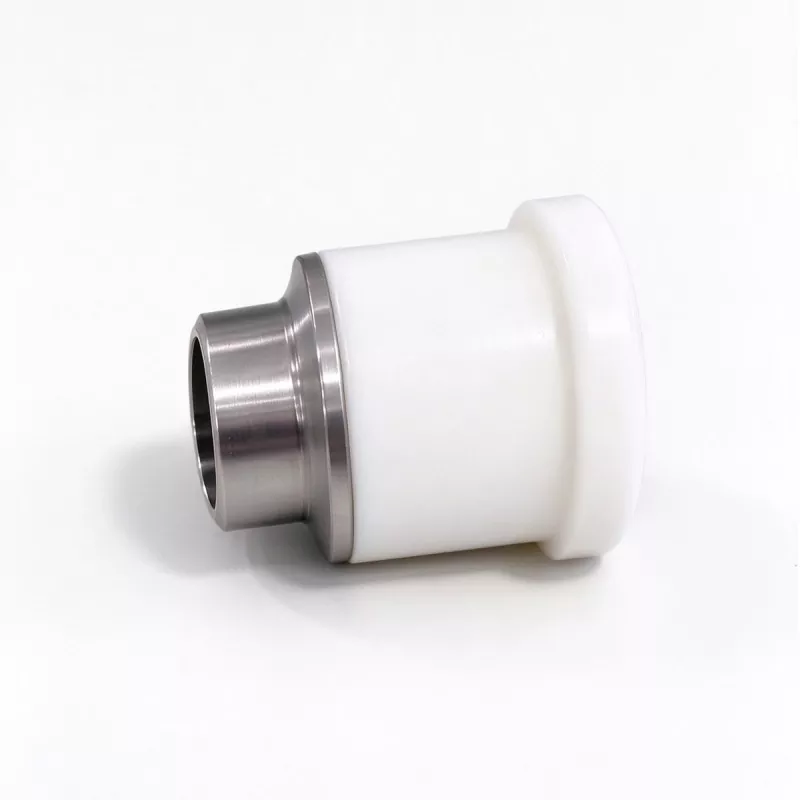

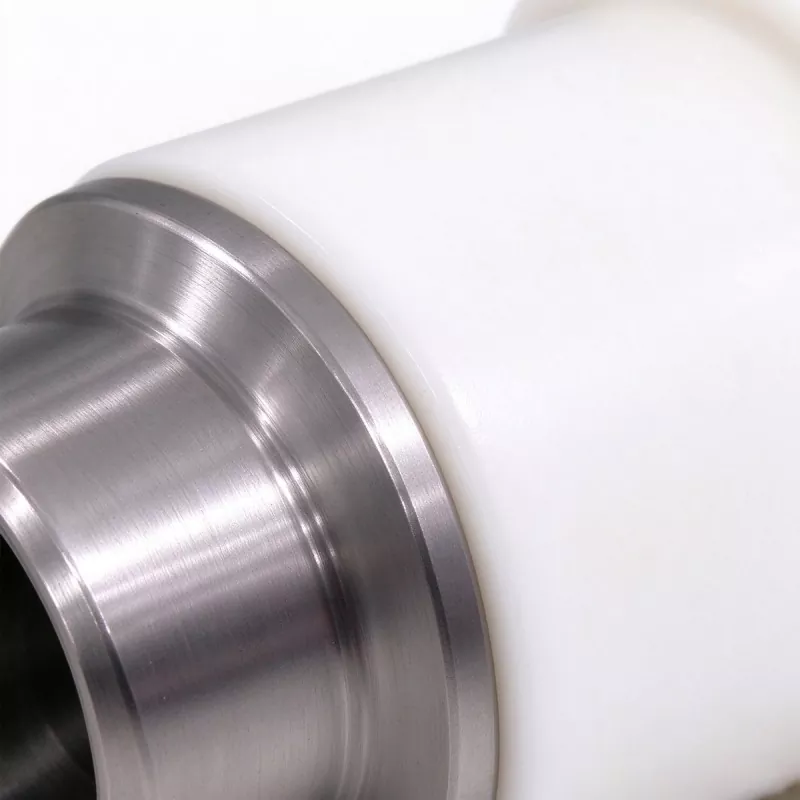

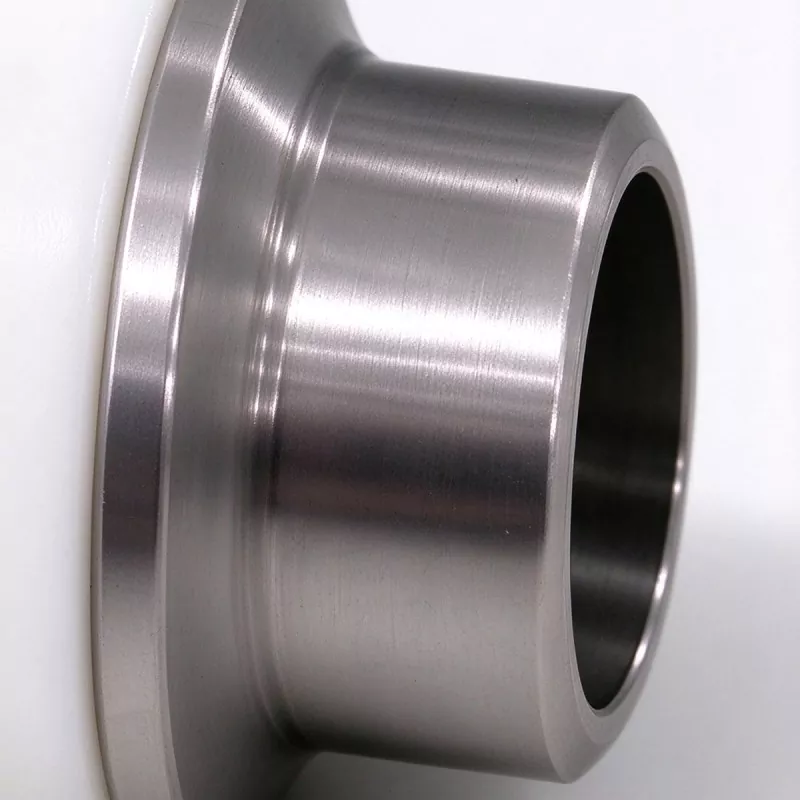

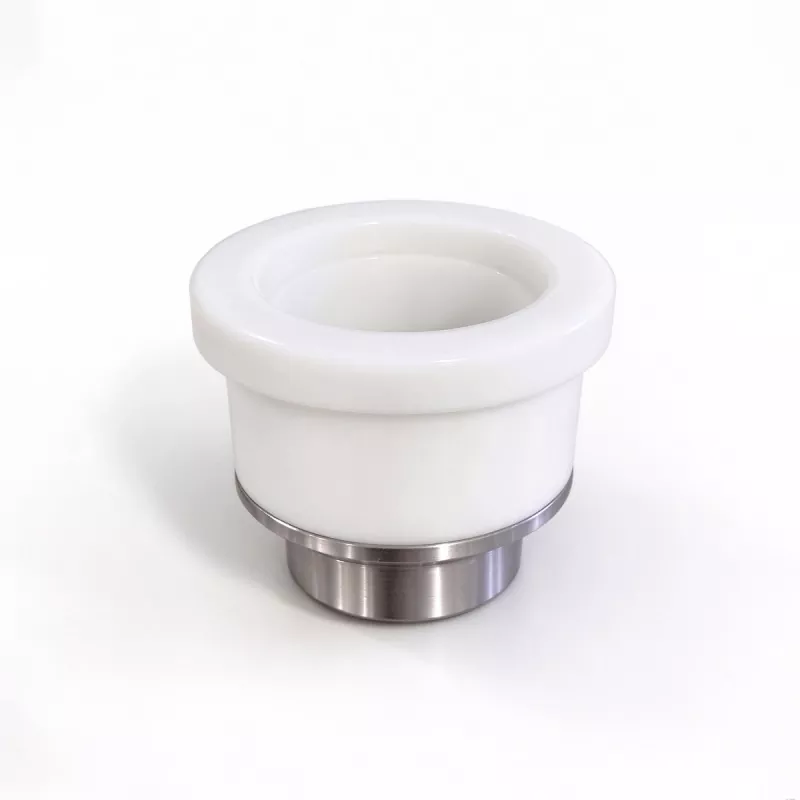

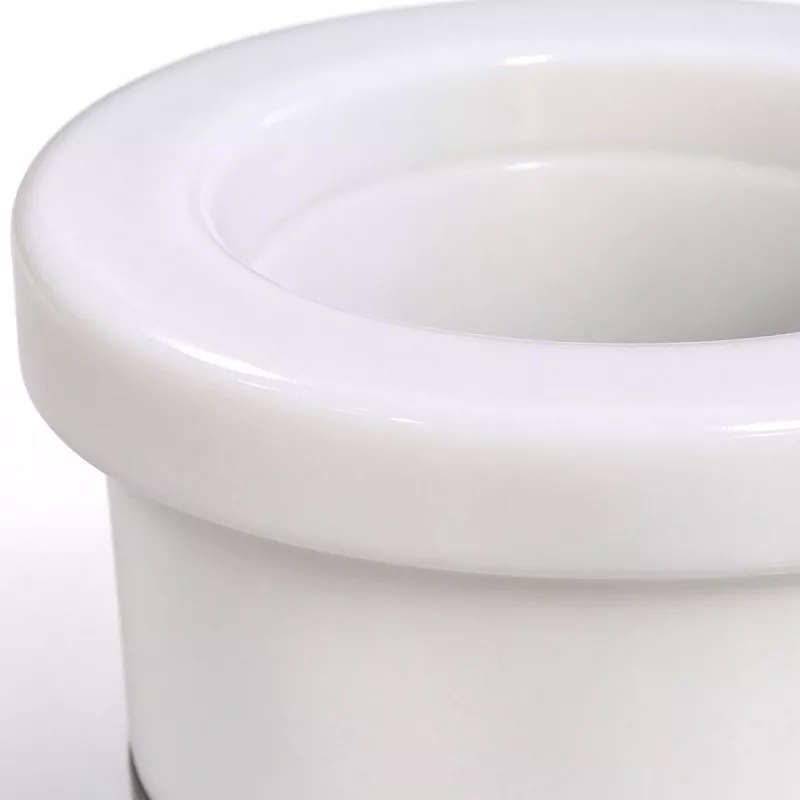

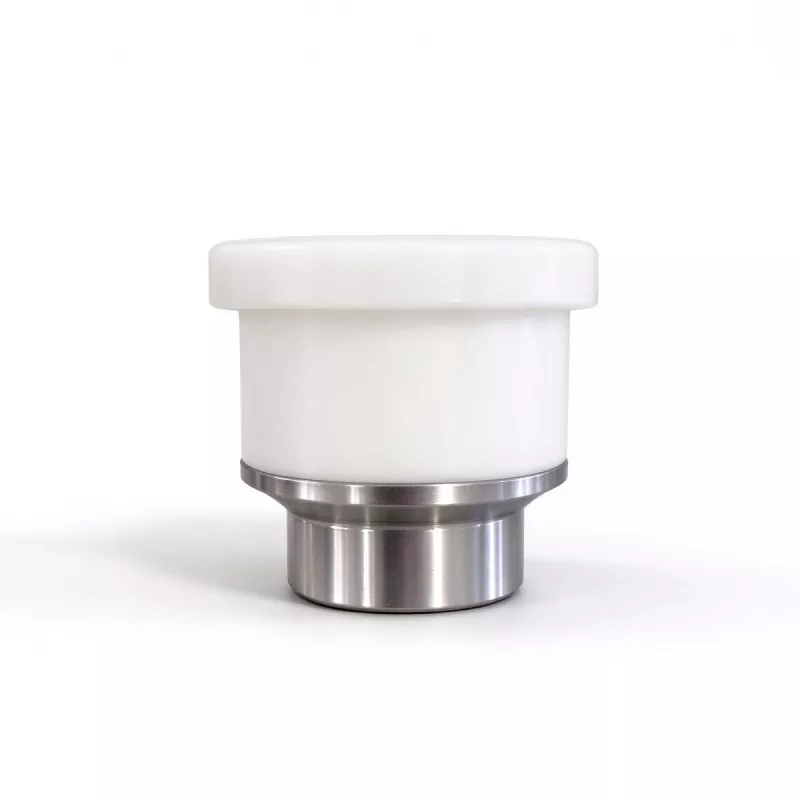

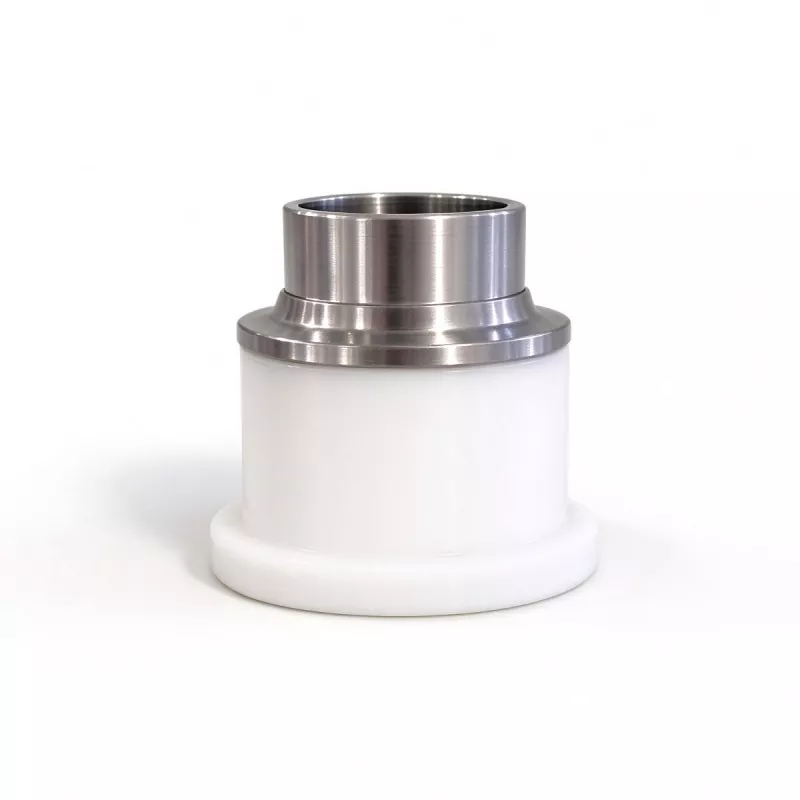

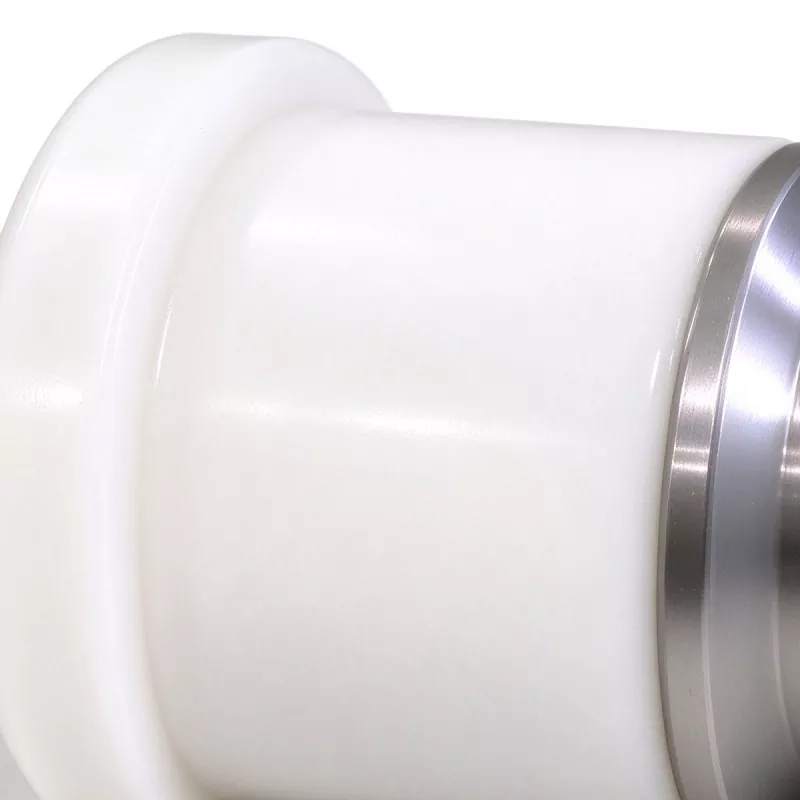

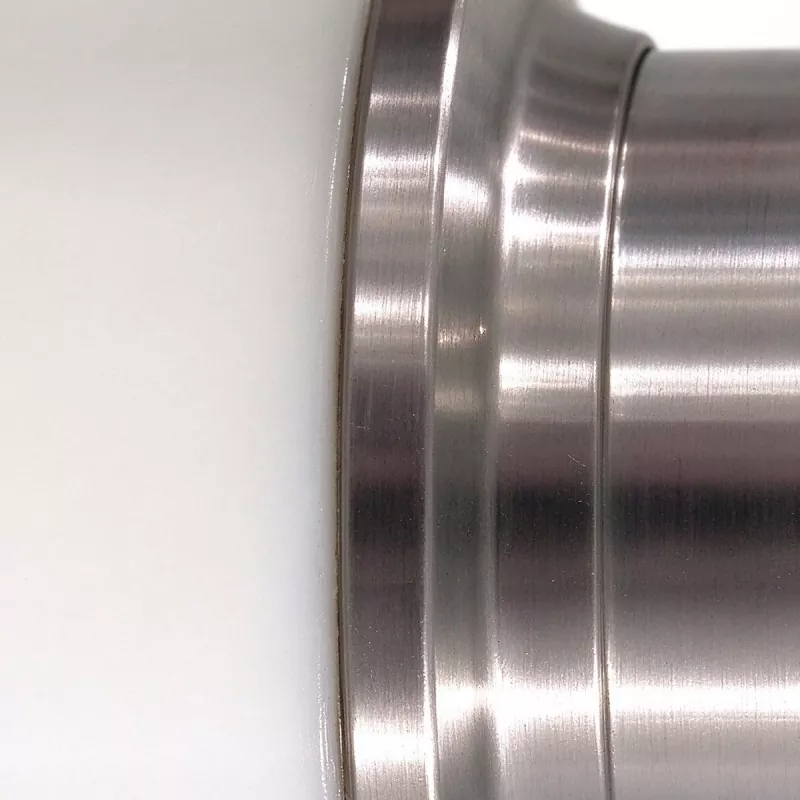

EVER VIEW は、ファイバー レーザー切断ヘッド用の交換用セラミック コンポーネントを提供し、互換性のある切断ヘッド アセンブリのノズルの位置決め、電気絶縁、および高さ検出機能をサポートします。レーザー カッティング ヘッド セラミック リングは、ノズルの近くに取り付けられる小型の消耗品として、熱、スパッタ、粉塵、および時折の機械的衝撃にさらされる領域で動作します。
実際のカッティングヘッドの構造に応じて、正しいセラミックリングを選択する必要があります。外径、内径、高さ、ねじ山、コンタクトの配置、取り付けデザインはモデルによって異なります。
交換品を購入する場合、EVER VIEW はカッティングヘッドのモデル、元の部品番号、寸法、または鮮明な写真を提供することをお勧めします。当社のチームは、見積前に仕様のマッチングを支援し、メンテナンス在庫や大量注文をサポートします。
レーザー切断ヘッドのセラミック リングは、切断ヘッド アセンブリとノズル関連コンポーネントの間に配置されます。その正確な構造はカッティングヘッドの設計によって異なりますが、一般に機械的位置決めと電気的絶縁の両方に貢献します。
セラミック本体と関連する取り付け構造は、ノズル アセンブリを意図した位置に保持するのに役立ちます。ノズルはレーザービームと必要な関係を維持する必要があるため、正しい寸法と同心度が重要です。
セラミック材料は、カッティングヘッドの選択された導電性部分の間に電気絶縁を提供します。この特性は、静電容量式高さ検出を使用してノズル アセンブリと金属ワークピース間の距離を監視する切断ヘッドにおいて重要です。
互換性のあるカッティングヘッドでは、セラミックリングは独立したセンサーとして動作するのではなく、ノズルおよび感知コンポーネントと連携して動作します。
セラミック本体は、感知アセンブリに必要な機械的関係を維持しながら、関連する導電性コンポーネントを分離します。特定の設計に応じて、接点または導電性インサートを組み込むこともできます。
正しく適合したセラミック リングは、交換後にノズル関連アセンブリが意図した位置に戻るのに役立ちます。寸法が正しくないと、アセンブリの適合に影響が出る可能性があり、高さ検出システムの追加のトラブルシューティングが必要になる場合があります。
レーザー切断ヘッドのセラミック リングはワークピースの近くで動作するため、いくつかの実際の生産条件に対して脆弱になります。
シートの反り、ワークピースの隆起、またはプログラミングエラーにより、カッティングヘッドが材料に接触する可能性があります。衝突後、セラミック本体に亀裂、欠け、ずれがないか検査する必要があります。
連続切削では、カッティングヘッド下部領域が熱や金属スパッタにさらされます。セラミックリング、ノズル、および接触領域の周囲の汚染は、定期メンテナンス中に対処する必要があります。
セラミック リングが損傷すると、ノズルまたは高さ制御システムに関連すると思われる症状が発生することがあります。ただし、それがすべての切断上の問題の原因であると自動的にみなされるべきではありません。
亀裂、エッジの欠け、変形、汚れ、異常な緩みがないか確認してください。セラミック本体が目に見えて損傷している場合は、コンポーネントが評価されるまで継続使用を避けてください。
カッティングヘッドの設計に導電性接点が含まれている場合は、製造元のメンテナンス手順に従ってその状態を検査してください。接触不良はセンシング回路に影響を与える可能性があります。
外径だけで購入すると、誤った交換につながる可能性があります。異なるセラミックリングは、異なる取り付け構造または接点配置を使用しながら、同様の外形を有することができます。
入手可能な場合は、外径、内径、全高を入力してください。測定値は、写真から推定するのではなく、元のコンポーネントから取得する必要があります。
ねじサイズ、取り付けインターフェース、接触位置も互換性を決定します。ノズル界面はセラミックリング構造と合わせて考慮する必要があります。
|
アイテム |
確認事項 |
|
カッティングヘッド |
ブランドとモデル |
|
外径 |
実測値 |
|
内径 |
実測値 |
|
身長 |
実測値 |
|
糸 |
ねじ仕様 |
|
接触 |
ピンまたは接点の配置 |
|
ノズルインターフェース |
適合ノズル構造 |
|
オリジナルパーツ |
部品番号またはラベル |
最終仕様は、実際のカッティングヘッドアセンブリと照らし合わせて確認する必要があります。
レーザー切断ヘッドのセラミックリングは、汎用アクセサリではなく、切断ヘッド固有の消耗品として扱う必要があります。
カッティングヘッドは、セラミックリングの寸法、ねじ山、位置決め機能、および接触構成が異なる場合があります。見た目が似ている製品であっても互換性がない場合があります。
元の部品番号、パッケージラベル、およびカッティングヘッドのモデルは、交換品を識別するための有用な参考情報となります。鮮明な写真により、不正確な一致の可能性をさらに減らすことができます。
EVER VIEW は、セラミックリングの正確な仕様がわからないバイヤーをサポートします。
カッティングヘッドのメーカーとモデルを提供します。カッティングヘッドに銘板またはモデルのマークがある場合は、鮮明な写真を添付してください。
オリジナルのセラミックリングのさまざまな角度からの写真を、入手可能な寸法、部品番号、連絡先情報とともに送信してください。
カッティングヘッド → 古い部品 → 寸法 → 写真 → 仕様
このプロセスは、既存の機械の交換部品を調達する海外のバイヤー、レーザーサービス会社、販売代理店にとって特に役立ちます。
セラミックリングは精密部品ですので、交換時の取り扱いには十分ご注意ください。
新しいコンポーネントに目に見える亀裂、欠け、汚れがないことを確認します。設置前に寸法や取付構造を確認してください。
セラミックは衝撃や過度な力によって破損する可能性があります。カッティングヘッドの製造元の手順に従ってコンポーネントを取り付け、関連する取り付け部品を締めすぎないようにしてください。
セラミックリングは単独では機能しません。その状態は、カッティングヘッド下端のノズルやその他の部品と合わせて考慮する必要があります。
交換後、ノズルが正しく装着されており、関連するアセンブリがしっかりと固定されていることを確認してください。
静電容量センシングを使用する場合は、メンテナンス後に機械を通常の生産に戻す前に、通常の高さセンシング動作を確認してください。
EVER VIEW 交換用セラミック コンポーネントは、さまざまな金属製造環境で使用されるファイバー レーザー切断装置を対象としています。
一般的な用途には、機械部品、キャビネット、エンクロージャ、金属加工部品などの炭素鋼、ステンレス鋼、アルミニウムのシート加工が含まれます。
また、複数の切断ヘッド構成を維持するレーザー切断サービス センター、機器メンテナンス会社、機械メーカー、販売代理店にも関連する可能性があります。
正しいモデルは、単に加工される材料によってではなく、カッティングヘッドの構造によって決まります。
セラミックリングは比較的小さな消耗品ですが、利用できないとカッティングヘッドのメンテナンスが遅れる可能性があります。
複数のレーザー切断機を運用している工場では、切断ヘッドのモデルと機械番号に応じて予備のセラミック リングを整理できます。これにより、技術者は正しい交換品を選択しやすくなります。
レーザー機器の販売代理店やサービス会社は、さまざまな顧客のマシンに対して複数の仕様を必要とする場合があります。まとめ買いの前に機種を確認しておくと、互換性のない部品の在庫を避けることができます。
セラミックリングの購入価格は、完全なレーザー切断システムのコストと比較すると少額ですが、それでも寸法の不一致によりメンテナンスの問題が発生する可能性があります。
セラミック本体、取り付け機能、および接点の配置は、確認された仕様に対応している必要があります。一貫した寸法により、再現可能な組み立てがサポートされます。
セラミックコンポーネントは、保管および輸送中に適切に保護する必要があります。設置前に欠けやひび割れを防ぐことは、確実な消耗品管理の一部です。
すべてのカッティングヘッドに普遍的な交換間隔はありません。実際のサービス要件は、機械の動作、衝突、熱への曝露、汚染、およびメンテナンス方法によって異なります。
亀裂、欠け、変形、その他の物理的損傷は、コンポーネントを検査し、交換が必要かどうかを判断する明確な理由となります。
セラミック リングに異常な磨耗が見られる場合、またはカッティング ヘッド アセンブリが期待どおりに動作しない場合は、メンテナンス プロセスの一部として交換を検討できます。
正確な見積もりを得るには、カッティングヘッドのモデル、元のセラミックリング情報、寸法、コンタクトの配置、写真、および必要な数量を可能な限り提供してください。
セラミックリング、カッティングヘッド、元のパッケージの鮮明な写真をお送りください。入手可能な寸法または部品番号を含めてください。
リピート注文や大量注文の場合は、事前に必要数量とカッティングヘッドの型式をお知らせください。仕様の確認や交換品供給もEVER VIEWがお手伝いいたします。
交換用のセラミックリングが必要ですか?
詳細送信 → 型式確認 → 仕様確認 → 見積依頼
ファイバーレーザー切断ヘッドのセラミックリングのマッチング、交換、一括購入については、EVER VIEW にお問い合わせください。
ワークピースとの衝突、過度の機械的力、または不適切な取り扱いにより、セラミック本体が損傷する可能性があります。カッティングヘッドの設計によっては、熱や製造時の汚染も劣化の原因となる可能性があります。
ひび割れたセラミックリングは、通常の保守可能な部品として扱うべきではありません。リングは絶縁および感知構造の一部である可能性があるため、操作を継続する前にカッティングヘッドメーカーのメンテナンス手順に従う必要があります。
一部のカッティングヘッド設計には、容量性高さ検出回路の一部として導電性接点またはインサートが組み込まれています。それらの正確な配置はカッティングヘッドのモデルによって異なります。
はい。全体の高さは、下部カッティングヘッドアセンブリがどのように組み合わされるかに影響を与える可能性がある寸法の 1 つです。外径のみで選定するのではなく、本来の仕様に合わせて選定してください。
寸法、取付構造、接点配列等の仕様が適合することが確認された場合に限ります。外観が類似していても互換性は保証されません。
セラミックリングの前面、背面、側面図と、カッティングヘッドモデルのラベルの写真を提供します。定規、ノギス、またはその他の適切な基準を使用して測定すると、識別がより正確になります。
