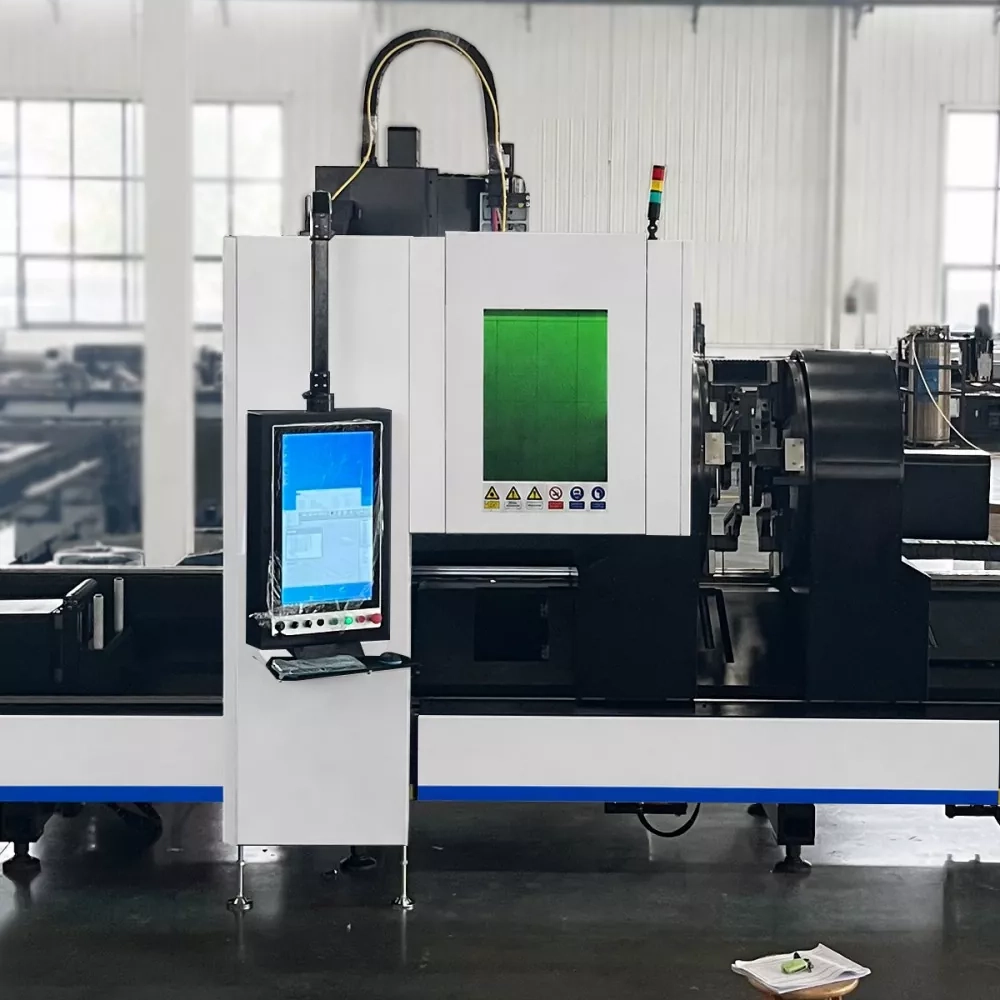

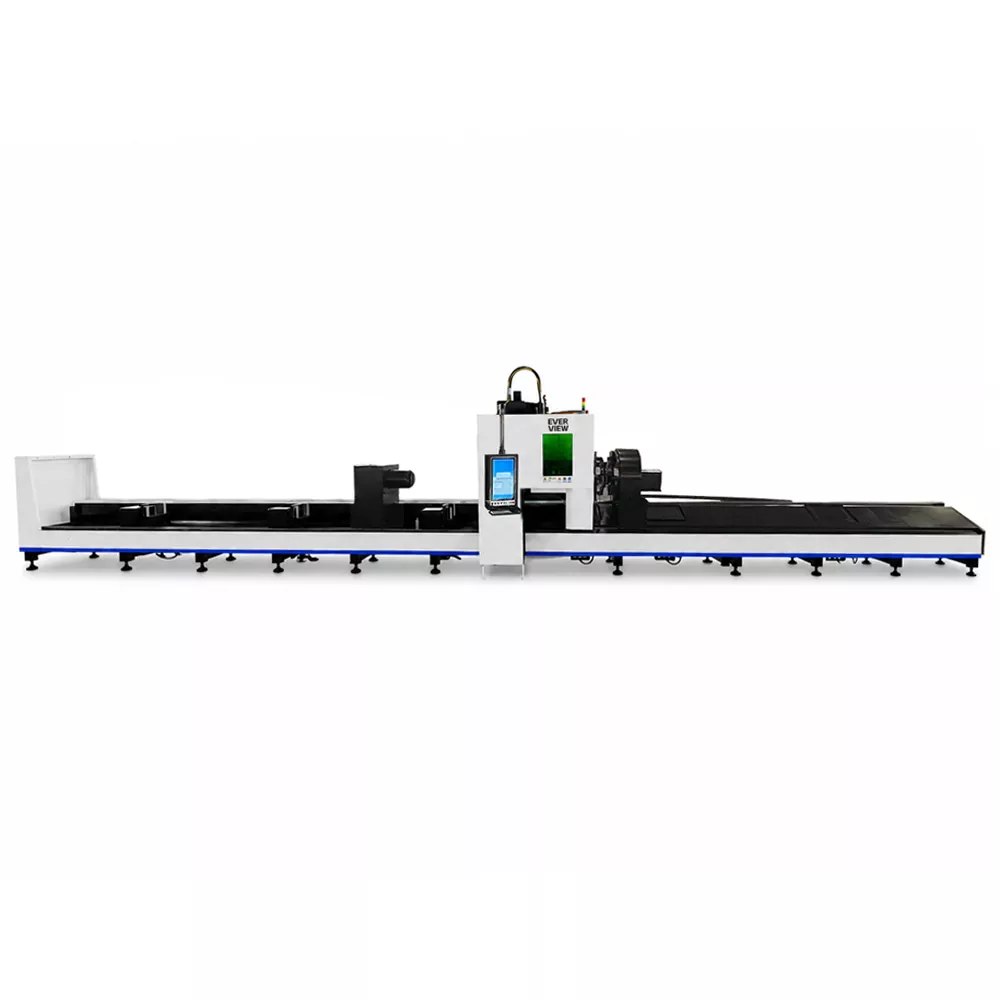

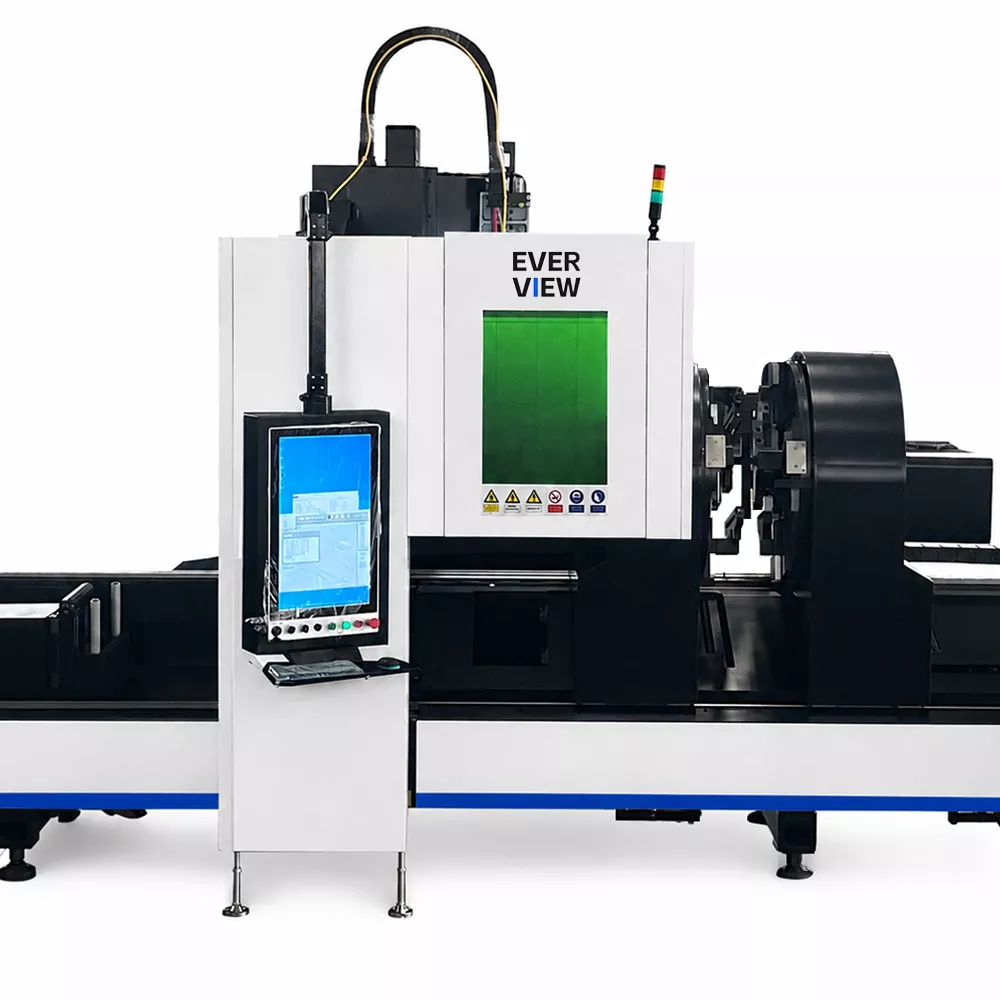

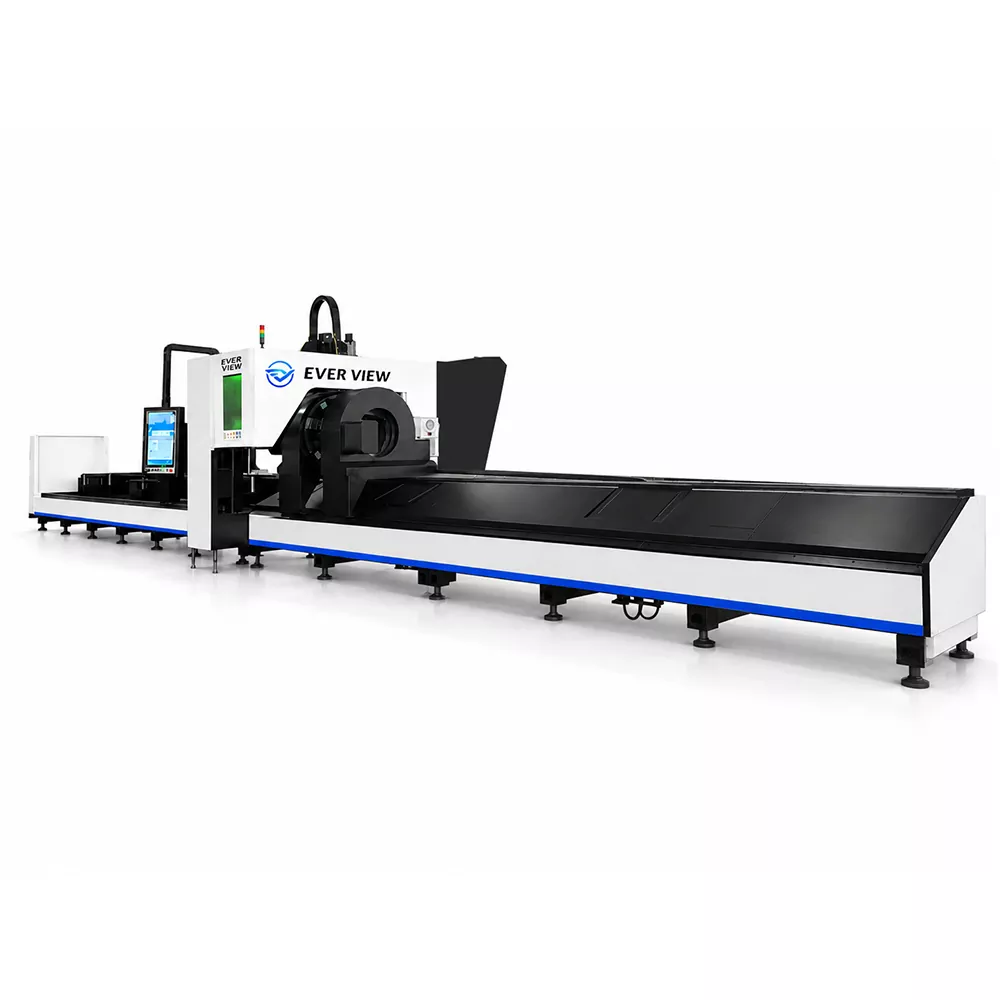

耐久性の高い 3 スピンドルレーザーパイプ切断機

従来のチューブ切断機は、大きくて重いワークピースを扱う際に、不安定な材料サポート、チューブの変形、過剰な廃棄物、限られた処理能力などの課題に直面する可能性があります。EVER VIEW は、専門の工場メーカーおよびサプライヤーとして、チューブのサイズ、材料、厚さ、重量、生産要件に応じてカスタマイズされたチューブレーザー切断ソリューションを提供します。頑丈な 3 スピンドル レーザー パイプ切断機は、長さ 12,000 mm までのチューブ、最大単管重量 500 kg、Φ20 ～ 280 mm の丸管、および 20×20 ～ 280×280 mm の角形または長方形の管に対応します。

EVER VIEW 頑丈 3 スピンドル レーザー パイプ切断機を選ぶ理由?

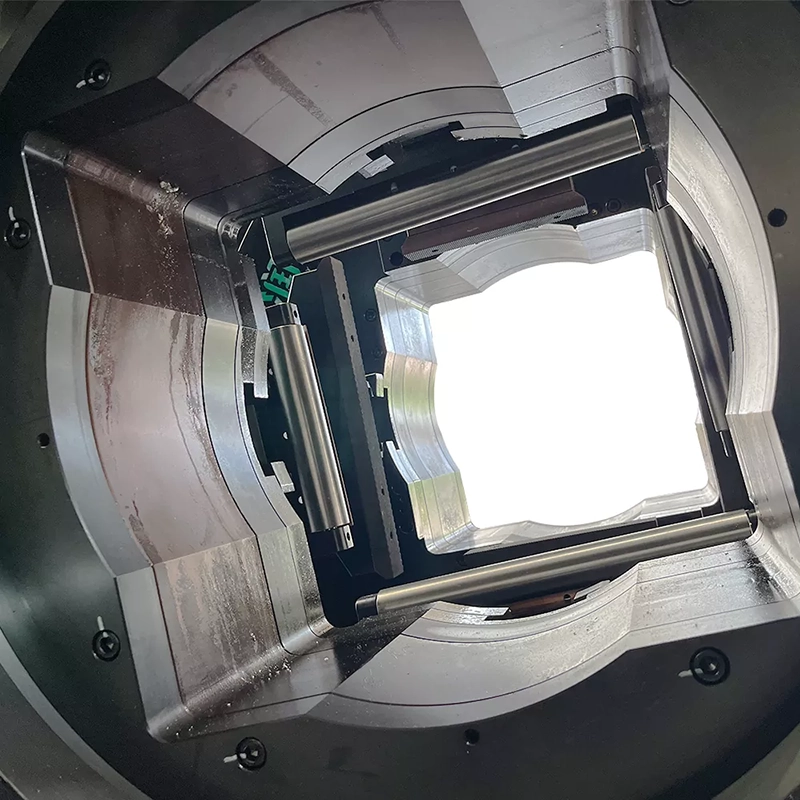

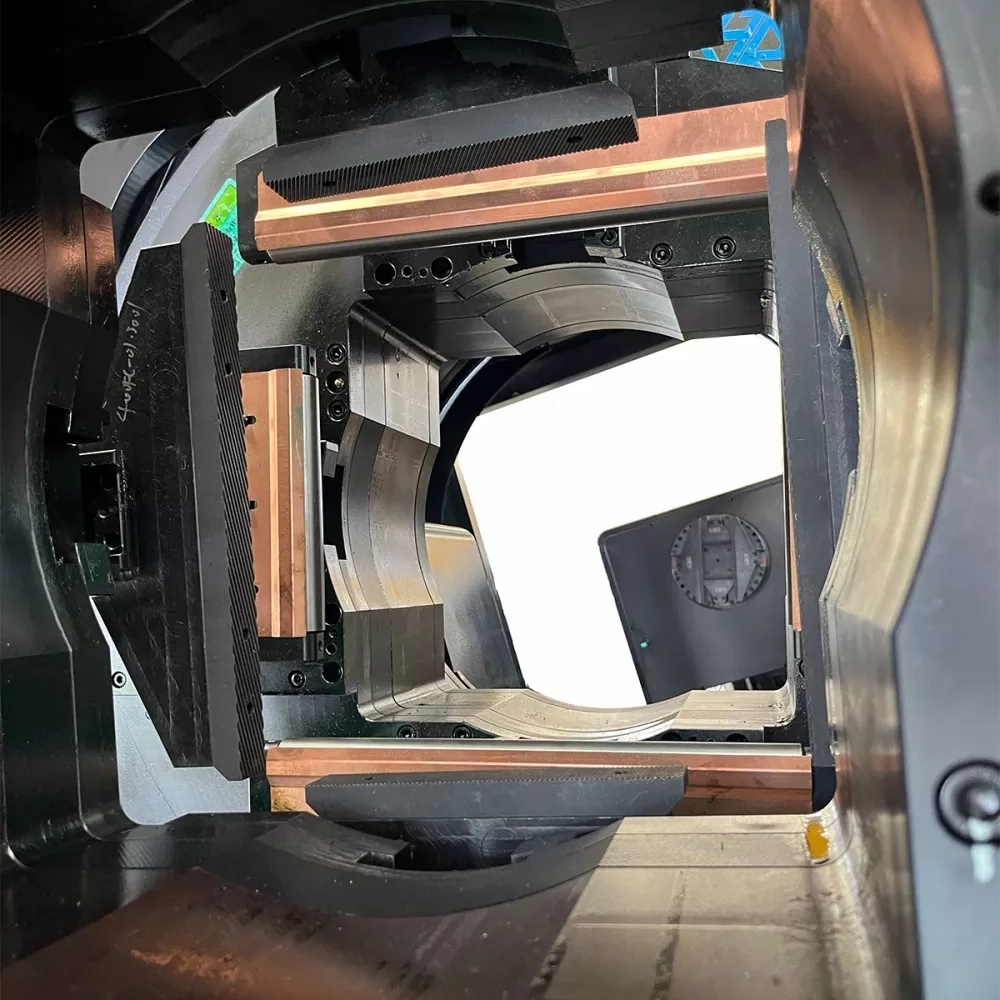

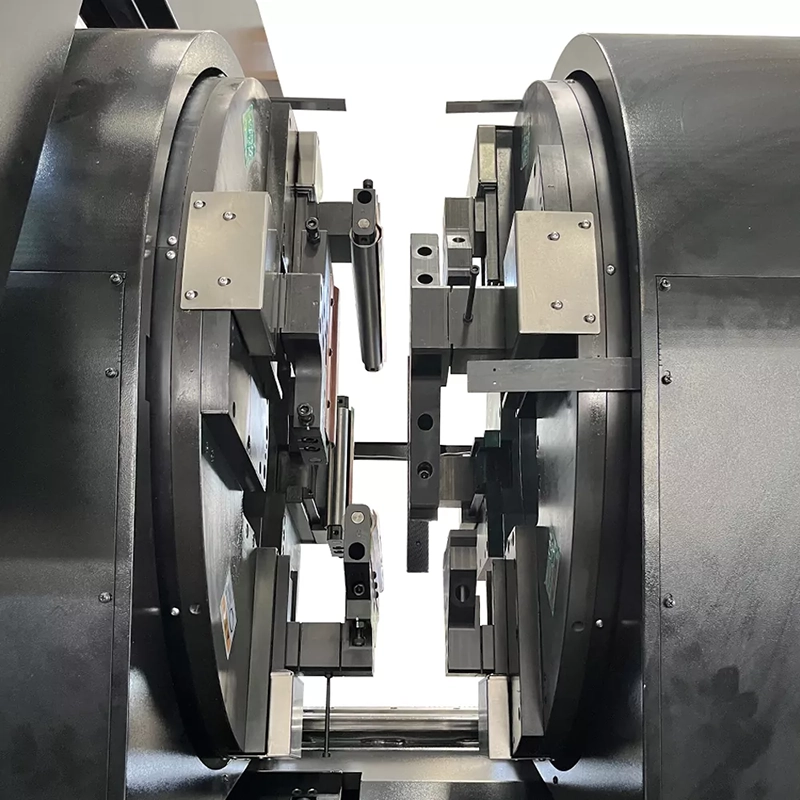

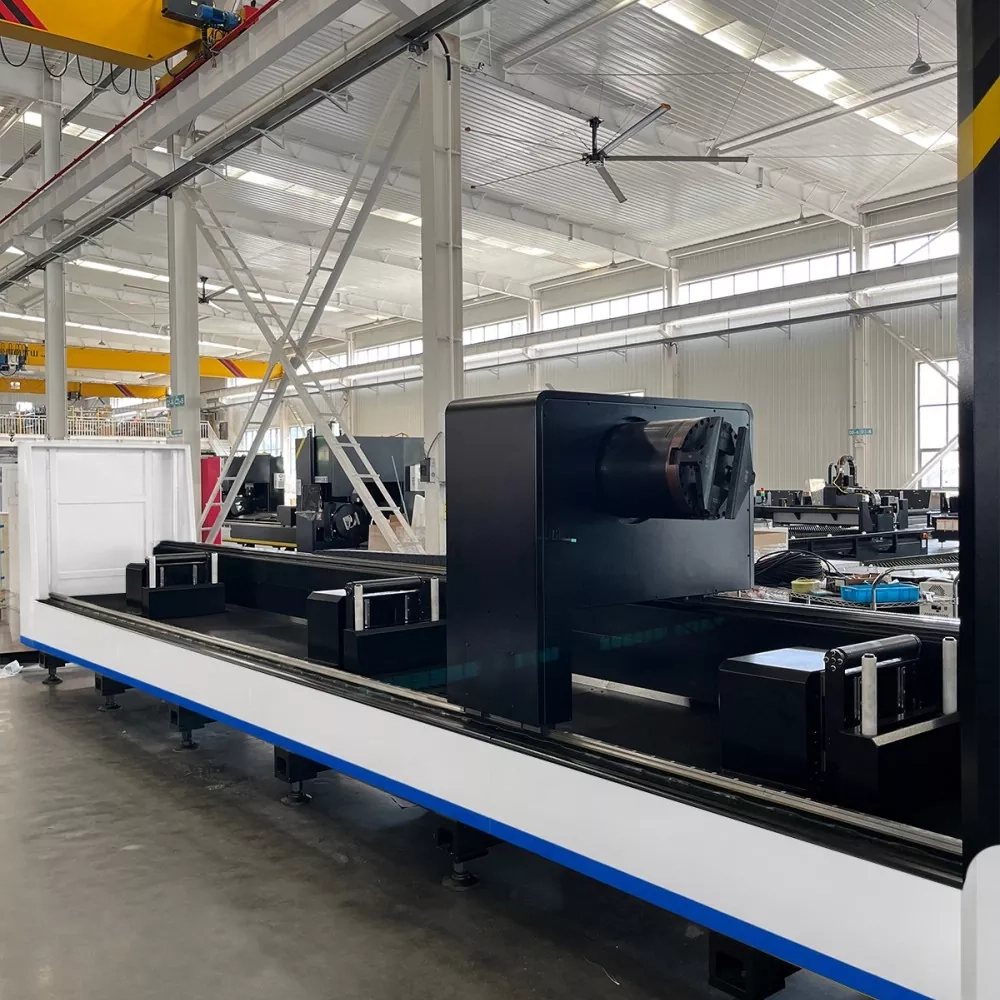

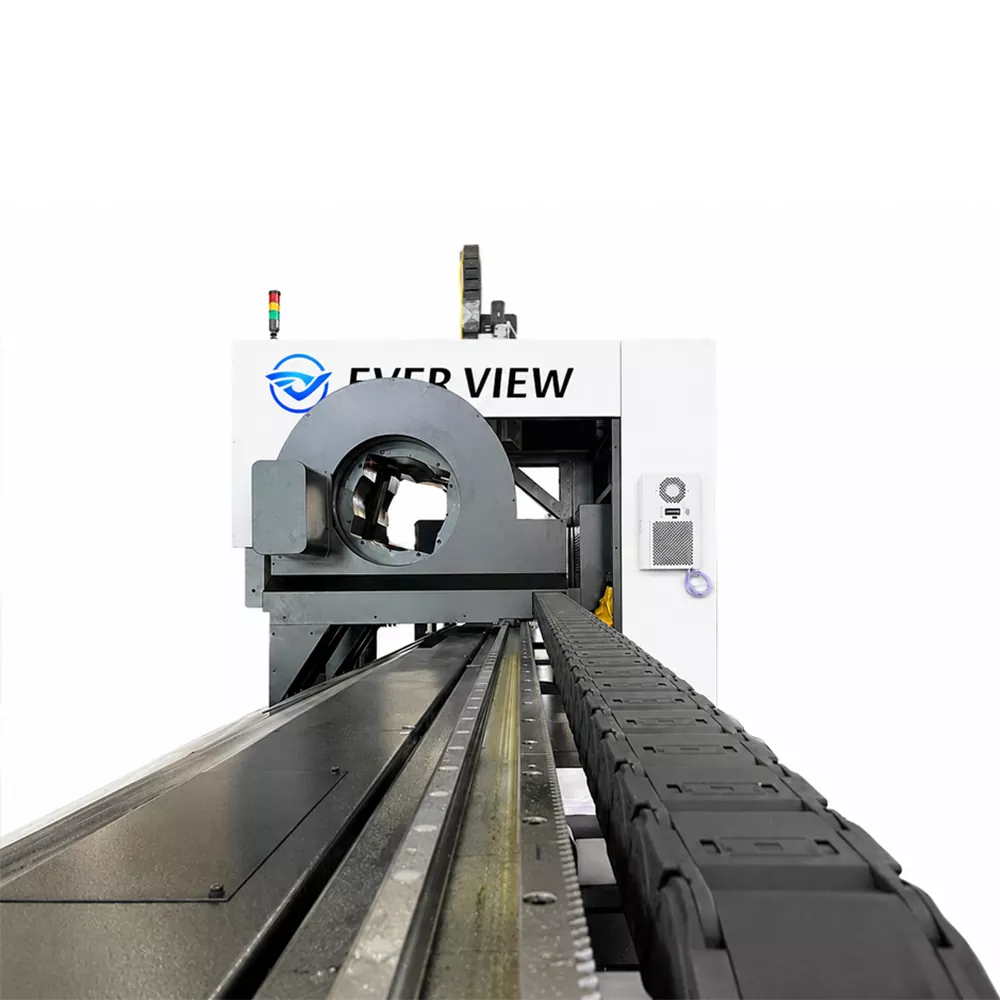

1. 3チャック連携処理により重量チューブの安定性を確保

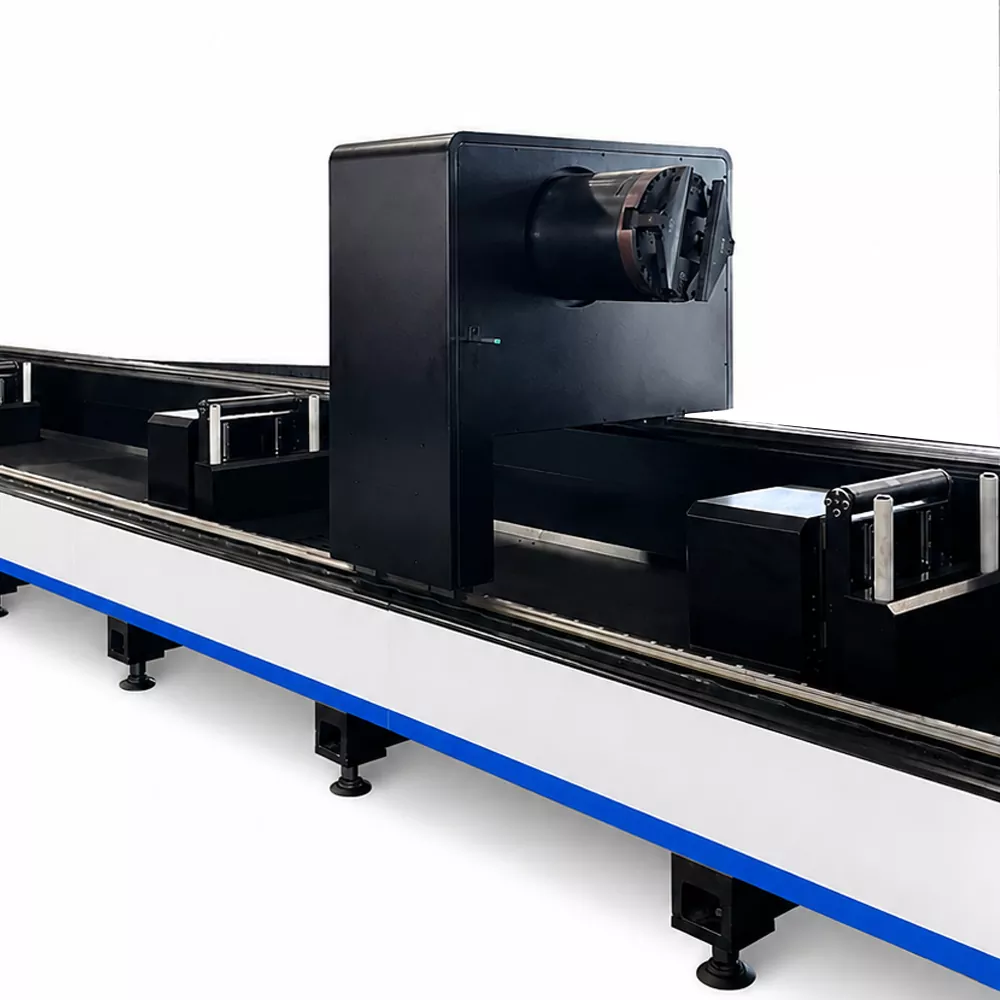

長くて重いチューブは、高速回転や切断時に振動や曲がり、位置ずれが発生する場合があります。 EVER VIEW 強力 3 スピンドル レーザー パイプ切断機は、チューブの供給、クランプ、回転、切断全体にわたって複数のサポート ポイントを提供する 3 チャック調整構造を採用しています。

3 つのチャックの同期動作により、チューブの揺れや変形が効果的に軽減され、ワー​​クピースの最初から最後まで切断の一貫性が向上します。高剛性精密チャック構造により、重量500kgまでのチューブでも確実なクランプ性能を発揮し、重工業の生産環境に適しています。

2. 大規模産業用途に対応する12m長チューブの処理能力

大型構造用チューブは、建設機械、鉄骨構造物、エンジニアリング プロジェクトで広く使用されています。多くの標準的なチューブレーザー切断機は、非常に長い材料を効率的に処理できません。

EVER VIEW ヘビーデューティ 3 スピンドル レーザー パイプ切断機は、最大 12,000 mm のチューブ長をサポートし、大型のワークピースにも安定した加工能力を提供します。

Φ20mmからΦ280mmまでの丸管、20×20mmから280×280mmまでの角管、各種構造異形材を加工します。強化された機械設計により、長尺材料の加工でも切断精度を維持しながら安定した動作が保証されます。

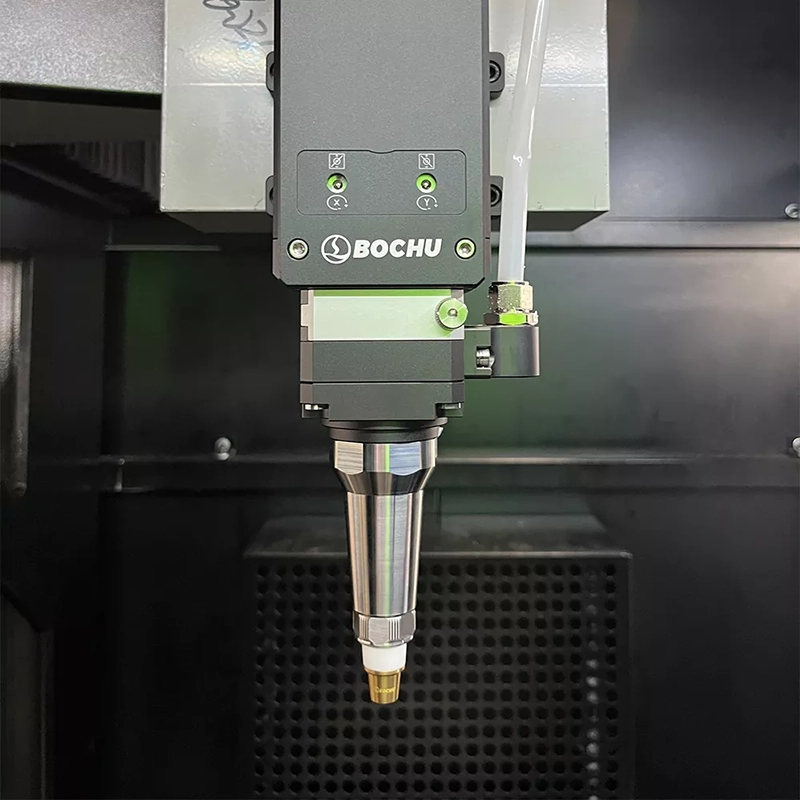

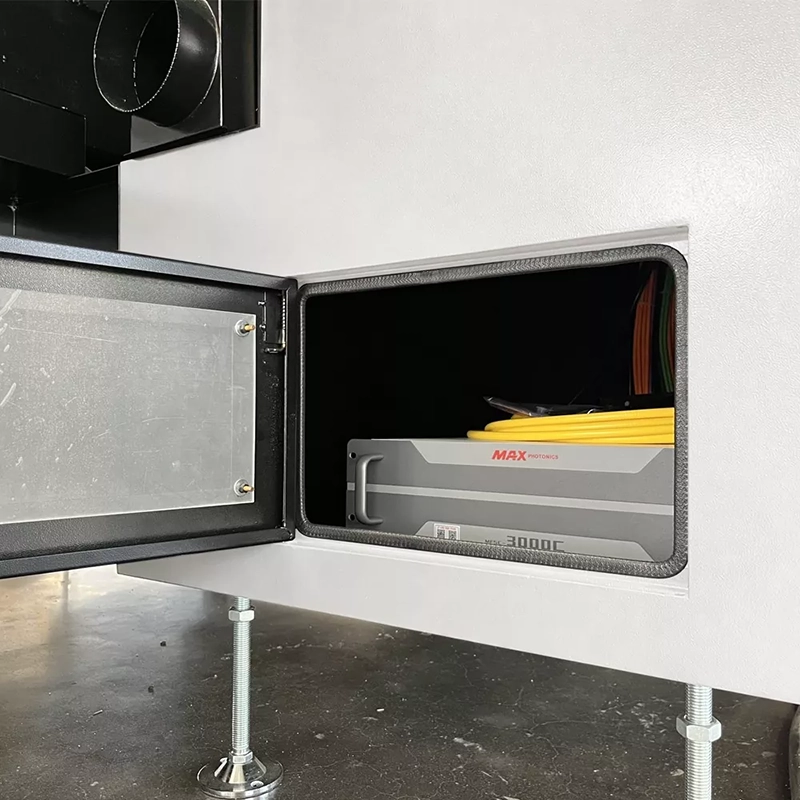

3. さまざまな切断要件に対応する高出力ファイバーレーザー構成

レーザー出力は、切断速度、加工効率、材料の厚さの能力に直接影響します。 EVER VIEW は、さまざまな生産要件を満たすために、3kW、6kW、12kW のオプションを含む柔軟なファイバーレーザー構成を提供します。

3kW ファイバー レーザー構成は、一般的なチューブ製造、中厚金属加工、および標準的な産業用途に適しています。

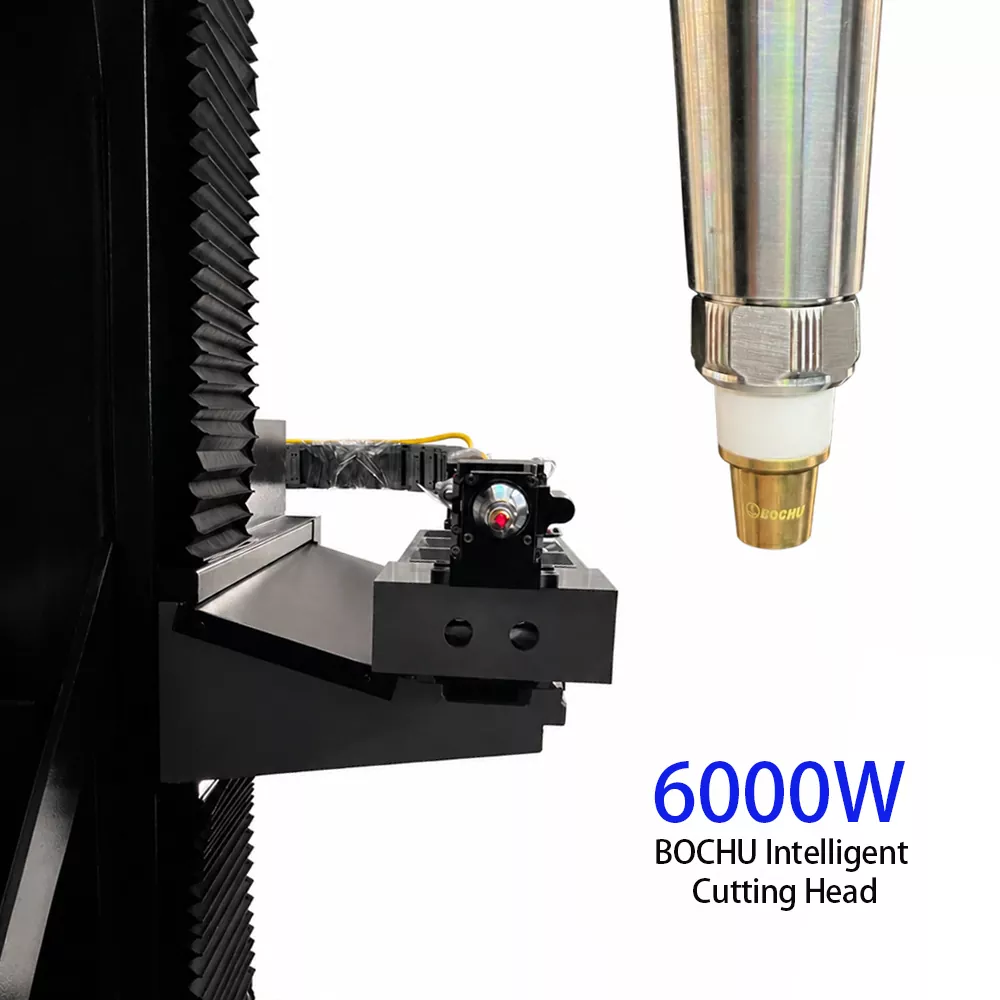

6kW ファイバー レーザー構成は、より高速な処理速度が必要な建設機械コンポーネント、鉄鋼構造物、および重加工プロジェクトに高い切断効率を提供します。

12kW の高出力ファイバー レーザー構成は、より厚い材料の切断能力とより高い生産能力を必要とする要求の厳しい産業用途向けに設計されています。

4. 幅広い材質対応力と切断厚さ対応力

EVER VIEW 頑丈 3 スピンドル レーザー パイプ切断機は、炭素鋼、ステンレス鋼、アルミニウム合金、亜鉛メッキ鋼、その他の金属プロファイルを含むさまざまな工業用金属材料を加工するように設計されています。

一般的な切断能力:

柔軟な材料処理機能により、メーカーは 1 つの高度なチューブ切断ソリューションでさまざまな生産要件に対応できるため、設備投資が削減され、製造の柔軟性が向上します。

5. ゼロテールカット技術により材料利用率が向上

材料の廃棄物は、チューブ加工における生産コストに直接影響します。 EVER VIEW ヘビーデューティー 3 スピンドル レーザー パイプ切断機は、材料の利用率を最大化するために高度な第 3 チャック引き抜き技術を採用しています。

チューブの長さが 2700 mm 以上のゼロテール切断条件を満たしている場合、3 番目のチャックが残りのチューブ部分をつかんで切断領域に引っ張り、未使用のチューブ端を減らします。

この技術は、メーカーが原材料の無駄を削減し、生産コストを削減し、各チューブからより多くの完成品を得るのに役立ちます。

6. サーボ追従サポートと自動ローディングで生産性を向上

長くて重いチューブは、加工中に自重によりたわんだり変形したりすることがあります。サーボ追従サポートシステムにより、チューブの位置に応じてサポート高さを自動調整し、振動を軽減し、安定した切断精度を維持します。

オプションの自動ローディングシステムにより、繰り返しの手作業が軽減され、供給効率が向上し、連続生産がサポートされます。インテリジェントバス制御技術と組み合わせることで、高速応答、安定した通信、快適な操作性を実現します。

技術仕様

サポートされているチューブの種類と材質

1. さまざまな産業プロファイルに対応した柔軟な処理

EVER VIEW 頑丈 3 スピンドル レーザー パイプ切断機は、丸管、角管、角管、重量鋼管、および断面の大きな構造プロファイルをサポートします。

この装置は、建築、エンジニアリング、機械製造、金属加工で一般的に使用される炭素鋼、ステンレス鋼、アルミニウム合金、亜鉛メッキ鋼、およびその他の工業用材料の処理に適しています。

応用産業

1. 建設機械製造業

建設機械メーカーは、フレーム、支持構造、ブーム、大型機器部品用の強力で正確なチューブ部品を必要としています。

EVER VIEW は、安定したクランプ、正確な位置決め、一貫した切断性能を提供し、生産効率と部品の品質を向上させます。

2. 鋼構造物の製作

鋼構造物メーカーは、作業場、倉庫、建物、プレハブ構造物に大断面鋼管を使用しています。

12 メートルの処理能力、3 チャック システム、ゼロテール カット技術により、メーカーは生産効率を向上させ、材料の無駄を削減できます。

3. 橋梁工学

橋の建設には、大型の構造用チューブと鋼製コンポーネントを確実に加工する必要があります。

EVER VIEW 頑丈な 3 スピンドル レーザー パイプ切断機は、橋梁関連構造物に安定したサポートと正確な切断ソリューションを提供します。

4. 重機製造

この機械は、穴、スロット、輪郭、産業機器生産用のカスタマイズされたプロファイルなどの複雑なチューブ切断操作をサポートします。

国際出願事例

1. 欧州建設機械製造プロジェクト

ヨーロッパの建設機械メーカーは、重機のフレームや構造コンポーネントを製造するための高精度のチューブ レーザー切断ソリューションを必要としていました。

EVER VIEW は、安定したクランプとサーボ サポート技術を備えたカスタマイズされた高耐久 3 スピンドル レーザー パイプ切断機を提供しました。このソリューションにより、生産の一貫性が向上し、手作業の要件が軽減され、効率的なバッチ製造がサポートされました。

2. 中東鋼構造物製作プロジェクト

中東の鉄骨構造メーカーは、インフラプロジェクトで使用される大型構造管を加工するための設備を必要としていました。

EVER VIEW は、12 メートルの処理能力とゼロテール切断技術を備えた頑丈なチューブレーザー切断ソリューションを提供しました。このシステムは、大規模製造時の材料利用率の向上と生産廃棄物の削減に役立ちました。

3. 東南アジア橋梁エンジニアリングプロジェクト

東南アジアの橋梁エンジニアリング サプライヤーは、重量鋼管の加工に EVER VIEW 大型 3 スピンドル レーザー パイプ切断機を選択しました。

3 チャック連携システムは大型チューブを安定してサポートし、連続生産中に安定した切断品質を保証しました。

設置とメンテナンスのガイダンス

1. インストール要件

設置前に、お客様は機械の寸法に応じて十分な作業場スペースを準備し、チューブの積み込み、積み降ろし、資材の取り扱いに十分なスペースを確保する必要があります。

安定した電源、適切な接地、適切な基礎条件、および専門家による設置は、機器の長期的な性能を確保するための重要な要素です。

2. メンテナンスに関する推奨事項

定期的なメンテナンスには、チャックコンポーネントの洗浄、潤滑システムのチェック、レーザー保護部品の検査、機械の精度の検証が含まれます。

定期的な点検と予防メンテナンスにより、安定した切断性能を維持し、装置の寿命を延ばし、予期せぬダウンタイムを削減します。

このマシンが解決できる問題

1. 長いチューブは加工中に揺れる

3チャック構造とサーボ追従により安定した多点支持で振動を軽減し、切断精度を向上させます。

2. 重いチューブはクランプするのが難しい

高剛性チャックシステムにより、最大500kgまでの重量チューブでも強力かつ信頼性の高いクランプ性能を発揮します。

3. 材料の廃棄により生産コストが増加する

ゼロテールカット技術により、材料の利用率が向上し、未使用のチューブセクションが削減されます。

4. 手作業による生産効率の低下

自動ローディング システムにより労働力が削減され、継続的な生産がサポートされます。

よくある質問

1. どのようなレーザー出力オプションが利用可能ですか?

EVER VIEW は、さまざまなチューブ加工要件に応じて 3kW、6kW、および 12kW のファイバーレーザー構成を提供します。

2. この機械はどのような材料を切断できますか?

この機械は、炭素鋼、ステンレス鋼、アルミニウム合金、亜鉛メッキ鋼、およびその他の工業用金属プロファイルを加工できます。

3. 最大チューブサイズはどれくらいですか?

この機械は、長さ 12,000 mm、丸管 Φ20 ～ 280 mm、最大チューブ重量 500 kg までのチューブをサポートします。

4. マシンは自動ロードをサポートしていますか?

はい。 EVER VIEW は、生産効率を向上させ、手作業を減らすための自動ローディング ソリューションを提供します。

EVER VIEW を選ぶ理由

EVER VIEW ヘビーデューティ 3 スピンドル レーザー パイプ切断機は、高度なファイバー レーザー テクノロジー、3 チャック調整処理、ゼロテール カット、サーボ サポート、インテリジェント オートメーションを組み合わせて、世界的なメーカーに信頼性の高いソリューションを提供します。

EVER VIEW は、チューブの直径、材質、厚さ、長さ、重量、生産要件に基づいてカスタマイズされた構成により、お客様の生産性の向上、材料の無駄の削減、効率的なヘビーデューティーチューブの製造の実現を支援します。
